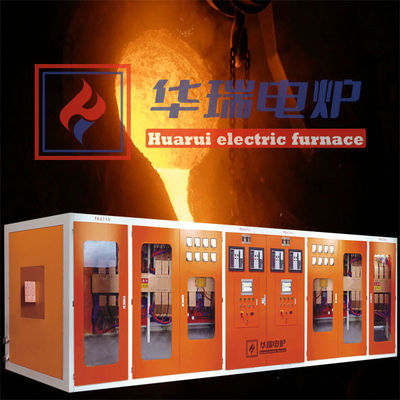

中国 新型 IGBT 誘導溶解炉システム用アクセサリー

                            中国新型IGBT誘導溶解炉システム（第三世代）の付属品

新世代IGBTデュアルユニットモジュール周波数電気炉は、現在、最も省エネな中周波炉として承認されており、サイリスタ型直列接続炉よりも5％の電力消費を節約できます。これは、サイリスタインバータ電気炉内の電流整流インダクタを拒否するためです。

低いメンテナンスコスト。 華瑞のIGBTモジュール中周波電気炉の場合、1つのドライブボードが1つのモジュールを駆動し、その信頼性は過去のシングルチューブIGBT中周波炉よりもはるかに高くなっています。短絡、点火、鋼の貫通、または水ケーブルの破損による焼損が炉で発生した場合でも、IGBTはそれ以上損傷することはありません。これにより、古いシングルトランジスタタイプのすべてのIGBTモジュールが1つの部品が損傷した場合に損傷するという問題を解決し、メンテナンスコストを大幅に削減します。

高い耐久性、低い動作ノイズ、高い過負荷容量、作業環境に対する特別な要件なし、簡単な操作、低いメンテナンスコストなど、多くの利点があります。

技術的特徴

1.IGBTは、パワートランジスタ（GTR）とパワー効果トランジスタ（MOSFET）の複合体であり、GTRとSFTの利点を組み合わせているため、優れた性能を発揮します。

2.IGBT中周波電源ユニットは、コンデンサがインダクタを直列に接続する一種の回路を採用しています。周波数インバータと電力調整モードにより、整流ブリッジは制御されていない状態で、力率が0.97を超え、動作中の高調波が低くなります。

3. サイリスタと比較して、IGBTトランジスタは導通を制御できるだけでなく、そのオフ動作を自由自在に制御できます。ただし、サイリスタは受動的にオフにする必要があり、この動作を完了するのに時間がかかります。これにより、IGBTトランジスタタイプのインバータ力率ははるかに高くなり（≥ 97％）、同じ入力電圧（380V）で炉の電圧もはるかに高くなります。IGBTインバータ電圧は約2800Vですが、従来のサイリスタのインバータ電圧はわずか750Vで最大800Vです。したがって、インバータ電圧はサイリスタタイプの4倍です。さらに、配線損失が低く、15％のエネルギーを節約できます。

4. 従来のサイリスタと比較して、定電力出力は、IGBT中周波電源周波数および電力インバータシステムのもう1つの重要な利点であり、炉内の原料の量や炉壁の厚さに影響されることなく、ほぼ一定の電力出力が全溶解プロセスを通じて維持されます。従来のサイリスタ中周波電源システムの場合、加熱プロセスは磁気誘導体積の変化の影響を受けます。最初は、溶解電力が非常に低く、溶解速度が速くありません。サイリスタ電源の電力は、溶解時間と磁気誘導体積に応じて変化し、電力が低い値から高い値に徐々に増加し、変圧器の容量利用率を低下させ、生産コストを増加させます。この点から見ると、IGBTタイプは約3％から5％のエネルギーを節約できます。

付属品の利点：

新世代IGBT中周波炉技術は、当社が2017年から研究開発に専念してきた一種の制御技術であり、国際的な最先端レベルにあります。この技術は、Infineonの第5世代IGBTモジュールに基づいて開発されており、画期的な意義を持っています。
